Model No: RCDFJ

Imanes electrocruzados industriales de la correa de la circulación forzada del aceite

● Enfriamiento forzado de aceite La circulación de aceite impulsada por bomba permite una disipación de calor superior para un funcionamiento continuo prolongado a mayor potencia. ● Fuerza súper fuerte Ofrece fuerza magnética de primer nivel para extraer objetos ferrosos grandes o profundamente enterrados en condiciones extremas. ● Carcasa completamente sellada La construcción resistente al agua y al polvo garantiza un rendimiento confiable en entornos hostiles. ● Autolimpieza automática La limpieza continua mediante la cinta de descarga permite un funcionamiento automatizado ininterrumpido. ● Construcción resistente Diseño robusto creado para aplicaciones exigentes y de alta capacidad con máxima durabilidad.
Cantidad :
enviar contacto

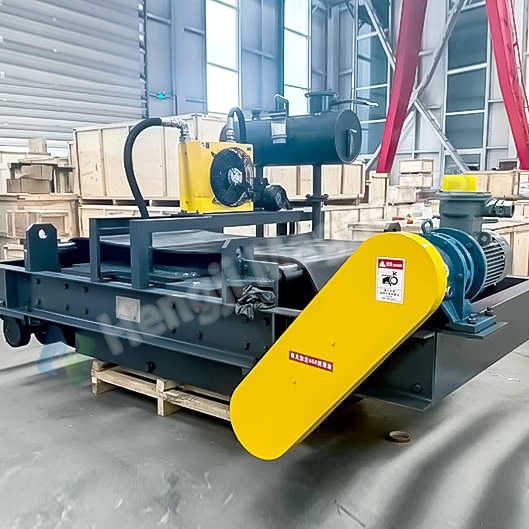

Imanes electrocruzados industriales de la correa de la circulación forzada del aceite RCDFJDescripción general

La serie RCDFJ de Weifang Hengji representa alto rendimientoelectroimanes industrialescon tecnología avanzada de enfriamiento por circulación forzada de aceite. Estosimanes de cinturón cruzadoutilizan bobinas de transformador sumergidas en aceite que circulan a través de sistemas de bomba y condensador, logrando un rendimiento excepcional de eliminación de hierro con una fuerte fuerza magnética y un bajo consumo de energía.
Esteelectroimanes industrialesEl sistema incorpora un mecanismo de limpieza automático (motor de accionamiento + correa de descarga) que elimina continuamente impurezas ferromagnéticas que pesan entre 0,1 y 50 kg. Diseñado para aplicaciones exigentes de cargas pesadas y altas temperaturas, el RCDFJimanes de cinturón cruzadosirven como equipos críticos en las industrias metalúrgica, minera y de generación de energía donde la operación confiable es esencial.
La construcción robusta y el sistema de enfriamiento eficiente garantizan una vida útil prolongada y un rendimiento constante en entornos industriales desafiantes. Estoselectroimanes industrialesProporcionan una separación confiable de materiales ferrosos mientras mantienen la eficiencia operativa en diversas aplicaciones exigentes.
        RCDFJ Forced Oil Circulation Industrial Electro Cross Belt Magnets Overview

Imanes electrocruzados industriales de la correa de la circulación forzada del aceite RCDFJEspecificaciones y características

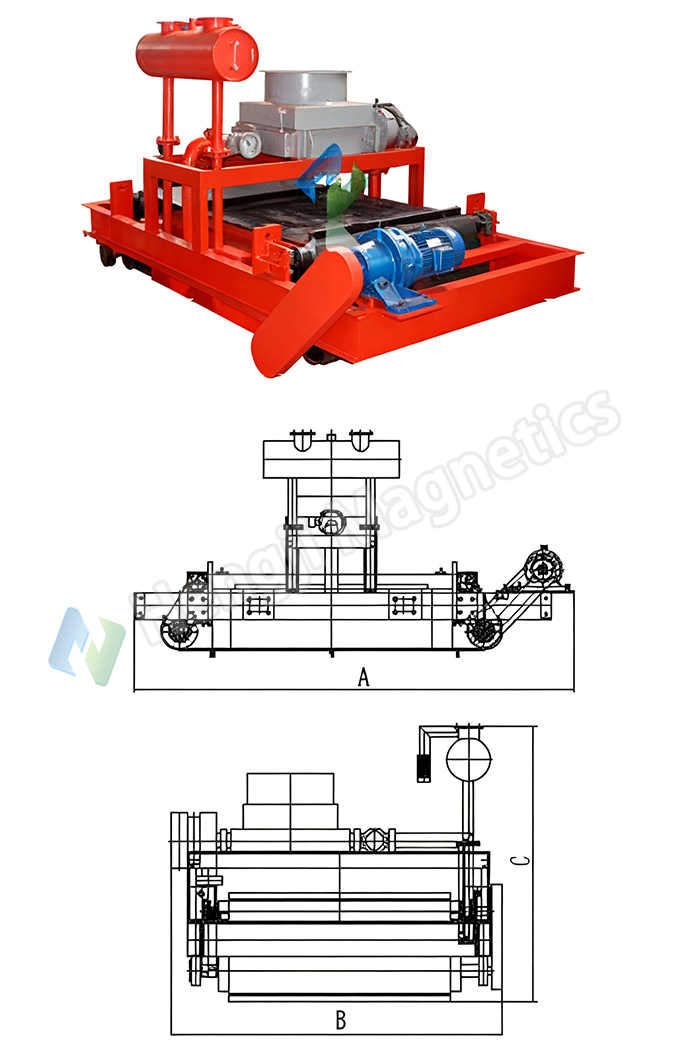

RCDFJ Forced Oil Circulation Industrial Electro Cross Belt Magnets Schematic Diagram

Rendimiento de refrigeración superior

El sistema de circulación de aceite mejora la eficiencia de disipación de calor en un 300 %, manteniendo el aumento de temperatura por debajo de 65 °C. Esteimanes de cinturón cruzadoEl sistema admite un funcionamiento continuo las 24 horas del día, los 7 días de la semana con una estructura completamente sellada que garantiza una vida útil superior a los 15 años.

Alta fuerza magnética

Fabricados con hierro puro eléctrico DT4 y diseño de circuito magnético optimizado, estoselectroimanes industrialesOfrece una intensidad de campo magnético de trabajo de 120-150 mT (personalizable a 200 mT). La profunda penetración magnética captura piezas de hierro enterradas hasta 300 mm de profundidad.

Limpieza completamente automática

El motor reductor cicloidal acciona la cinta de descarga con velocidad ajustable (0,1-0,3 m/s), lo que permite un funcionamiento no tripulado. Los rascadores de goma integrados en estosimanes de cinturón cruzadoEvitar el reacarreo de materiales de hierro, asegurando la eliminación completa de los contaminantes.

Eficiencia Energética

Al consumir un 25% menos de energía que los separadores tradicionales, estoselectroimanes industrialesoperar con niveles de ruido por debajo de 65 dB. El circuito de aceite cerrado elimina el riesgo de fugas y cumple con estrictos estándares medioambientales.

Sistema de control inteligente

El gabinete de control integra funciones de protección contra sobrecarga, monitoreo de temperatura y alarma. Las capacidades de operación remota y diagnóstico de fallas mejoran el control de estosimanes de cinturón cruzado.


 Imanes electrocruzados industriales de la correa de la circulación forzada del aceite RCDFJParámetros

Modelo

Submodelo

Ancho de banda aplicable (mm)

Altura de elevación nominal (mm)

Intensidad del campo magnético (mT)

Potencia de excitación (kw)

Potencia del ventilador (kw)

Dimensiones totales (A×B×C, mm)

Peso total (kilogramos)

RCDFJ-10

T1

1000

300

90

6.5

0,25

2960×1620×1480

3450

T2

120

9.5

0,25

2960×1620×1520

3820

T3

150

15

0,25

3000×1620×1550

4500

RCDFJ-12

T1

1200

350

90

9

0,25

3250×1770×1520

3850

T2

120

14

0,25

3250×1770×1550

4620

T3

150

20

0,25

3250×1770×1590

6600

RCDFJ-14

T1

1400

400

90

14

0,25

3520×1770×1550

4650

T2

120

20

0,25

3520×1770×1590

6780

T3

150

29

0,25

3630×1860×1620

8560

RCDFJ-16

T1

1600

450

90

18

0,25

3520×1850×1590

6750

T2

120

28

0,25

4750×2250×1820

9920

T3

150

32

0,75

3950×2350×1630

10200

T4

175

52

0,75

4120×2470×1750

12300

T5

200

70

0,75

4170×2470×1750

14375

T6

225

85

1.1

4230×2490×1800

16730

T7

250

104

2×0,35

4350×2530×1860

18250

RCDFJ-18

T1

1800

500

90

26

0,75

3950×2250×1630

8800

T2

120

32

0,75

3900×2450×1650

10500

T3

150

40

0,75

4000×2450×1670

12500

T4

175

56

0,75

4240×2500×1800

18560

T5

200

75

0,75

4300×2520×1850

20754

T6

225

90

1.1

4330×2580×1900

22500

T7

250

107

2×0,55

4400×2650×1950

23650

RCDFJ-20

T1

2000

550

90

39

0,75

3950×2450×1650

11650

T2

120

41

0,75

4120×2680×1670

13500

T3

150

70

2×0,55

4200×2680×1670

15200

T4

175

83

2×0,55

4400×2780×1800

24535

T5

200

104

2×0,55

4520×2780×1900

27890

T6

225

125

2×0,55

4600×2830×2150

29500

RCDFJ-22

T1

2200

600

90

39

0,75

4100×2680×1670

13500

T2

120

42

0,75

4260×2750×1690

16200

T3

150

45

0,75

4500×2750×1690

17250

T4

175

100

2×0,55

4650×2850×2200

28450

T5

200

121

2×0,55

4700×2900×2300

30225

T6

225

133

2×0,55

4780×2900×2300

32440

T7

250

176

2×0,55

4830×2950×2370

34100

→ Haga clic aquí para obtener una cotización de imanes de correa cruzada eléctrica industrial de circulación forzada de aceite RCDFJ

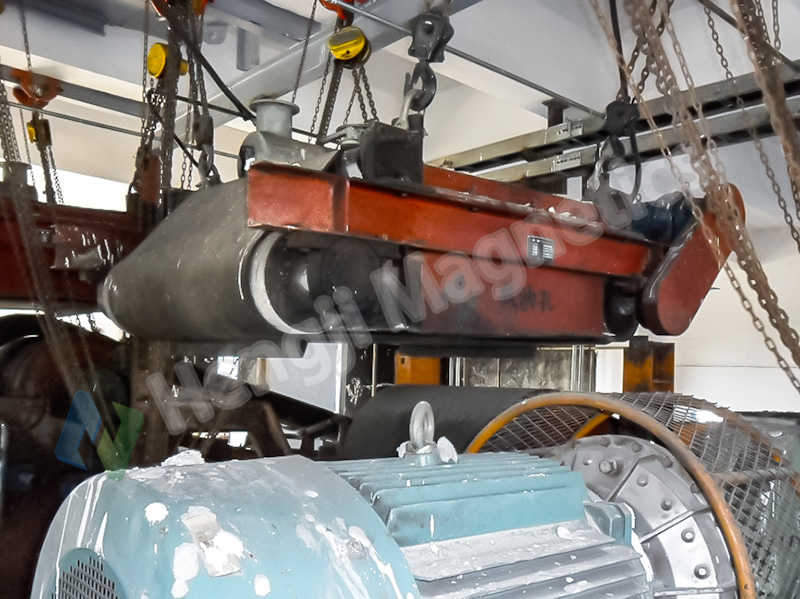

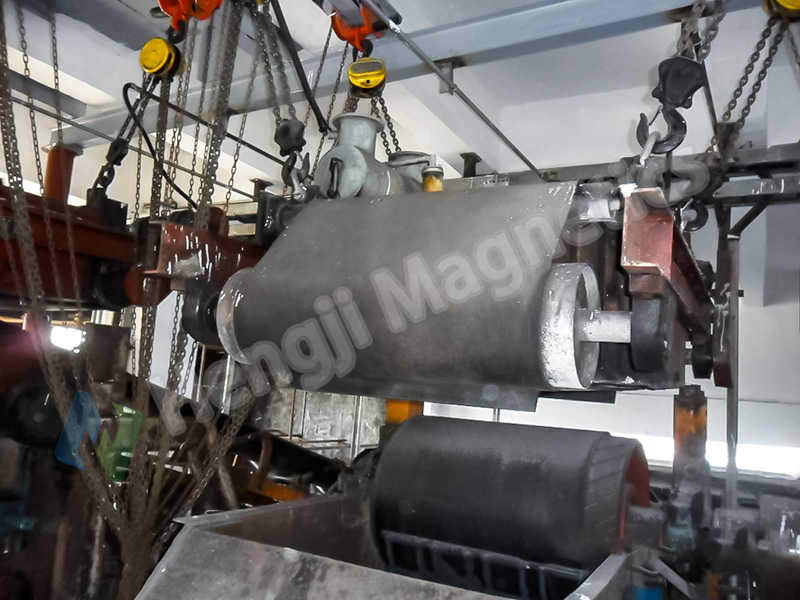

 Imanes electrocruzados industriales de la correa de la circulación forzada del aceite RCDFJEscenarios

Industria de generación de energía

Estoselectroimanes industrialesproteger las trituradoras y pulverizadores de carbón en los sistemas de manejo de carbón de las centrales térmicas, evitando daños ferrosos y garantizando un funcionamiento continuo. Elimanes de cinturón cruzadoElimina eficazmente restos de hierro de los sistemas transportadores.

Operaciones Mineras

Elelectroimanes industrialeseliminar contaminantes metálicos, incluidos dientes de pala y brocas, de las líneas de trituración que procesan minerales de hierro y cobre. Estosimanes de cinturón cruzadoGarantizar la protección de los equipos y la eficiencia operativa en aplicaciones mineras.

Procesamiento metalúrgico

En las plantas siderúrgicas, elimanes de cinturón cruzadoEvite daños en las correas en los sistemas de transporte de sinterizado y pellets eliminando los restos de hierro. Elelectroimanes industrialesmantener la eficiencia de producción en entornos metalúrgicos exigentes.

Producción de materiales de construcción

Estoselectroimanes industrialesProteger las prensas de rodillos en las plantas de cemento retirando los trozos de hierro de las líneas de transporte de piedra caliza y clinker. Elimanes de cinturón cruzadoProteger equipos críticos en la producción de materiales de construcción.

Condiciones extremas

Elelectroimanes industrialesSon ideales para entornos de alta temperatura (ambiente ≤50 °C) y con mucho polvo que requieren un funcionamiento continuo. Estosimanes de cinturón cruzadoOfrecen un rendimiento confiable en condiciones industriales desafiantes.

 → Haga clic aquí para obtener más información sobre la aplicación.

RCDFJ Forced Oil Circulation Industrial Electro Cross Belt Magnets ScenariosRCDFJ Forced Oil Circulation Industrial Electro Cross Belt Magnets Key Application Scenarios

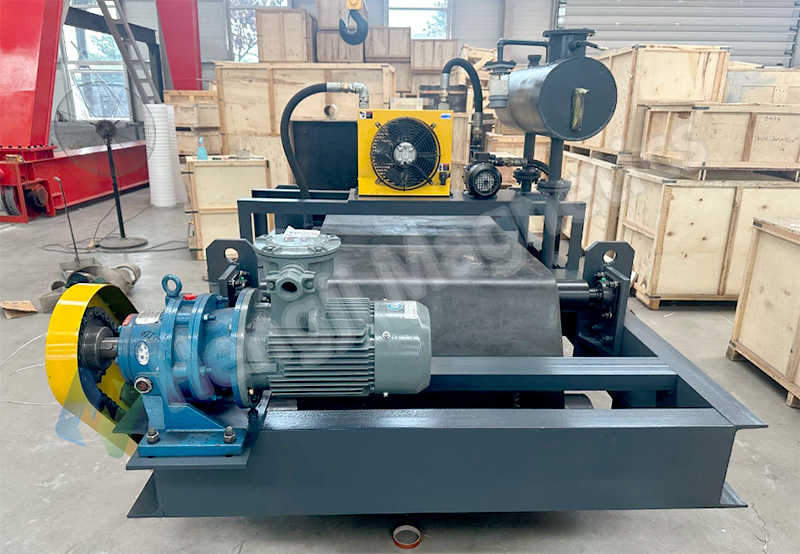

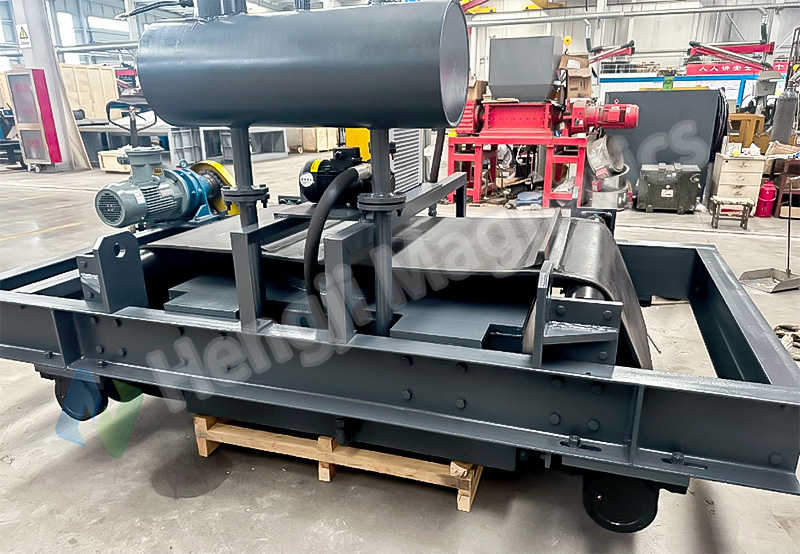

 Imanes electrocruzados industriales de la correa de la circulación forzada del aceite RCDFJGuía de operación y mantenimiento


Requisitos de instalación

Monte elelectroimanes industrialesencima del cabezal del transportador o de las secciones intermedias, ajustando la altura de trabajo según el espesor del material (recomendado entre 100 y 300 mm desde la superficie de la correa). Instale el condensador en áreas bien ventiladas y alejadas de la luz solar directa para una óptimaimanes de cinturón cruzadoactuación.

Procedimiento de puesta en servicio

Verifique el nivel de aceite (centro de la mirilla) y la rotación de la bomba de aceite antes del arranque inicial. Realice una prueba sin carga de 30 minutos mientras monitorea la temperatura del aceite (≤80°C). Ajuste la tensión de la correa de descarga enelectroimanes industrialespara evitar problemas de seguimiento.
         RCDFJ Forced Oil Circulation Industrial Electro Cross Belt Magnets Operation & Maintenance Guide

RCDFJ Forced Oil Circulation Industrial Electro Cross Belt Magnets Operation & Maintenance Guide

Programa de mantenimiento

Realice una inspección diaria del funcionamiento de la bomba de aceite y del ventilador. La limpieza mensual de las aletas del condensador es esencial paraimanes de cinturón cruzado. Reemplazo anual de aceite del transformador (se recomienda #25) y prueba de resistencia de aislamiento de la bobina (≥100MΩ) mantienenelectroimanes industrialeseficiencia.

Precauciones de seguridad

Nunca opereimanes de cinturón cruzadocon aceite insuficiente. El apagado automático se activa a una temperatura del aceite de 90°C. Instalar protección contra la intemperie para exteriores.electroimanes industrialesaplicaciones para evitar la entrada de agua en el gabinete de control.

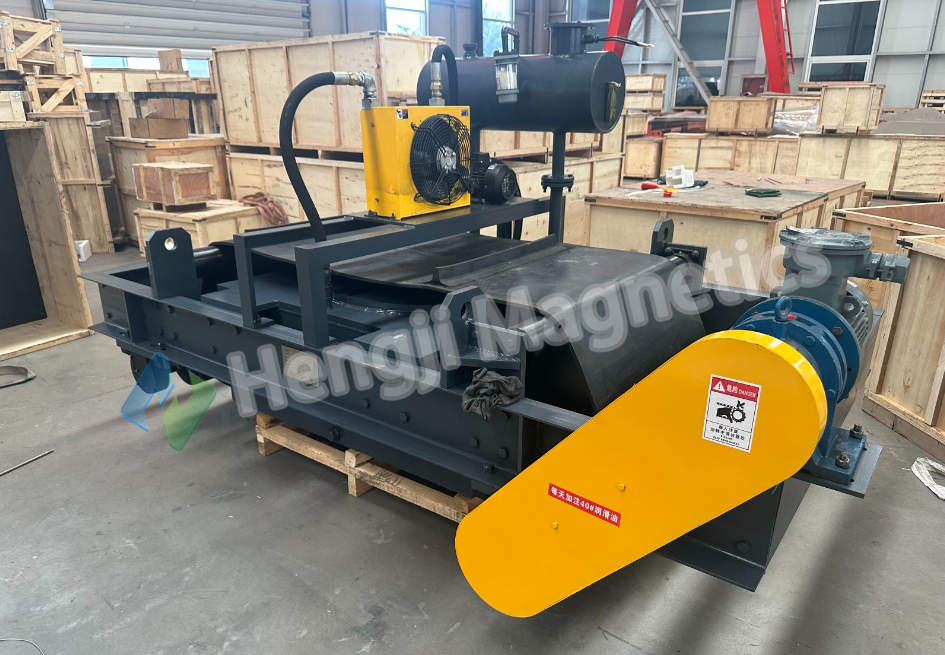

Imanes electrocruzados industriales de la correa de la circulación forzada del aceite RCDFJDiseño personalizado

RCDFJ Forced Oil Circulation Industrial Electro Cross Belt Magnets Customized Design

Modelos estándar

El RCDFJ-8imanes de cinturón cruzadoManejar un cinturón de 800 mm de ancho con una fuerza magnética de 120 mT. El RCDFJ-12Telectroimanes industrialesProporciona un campo magnético mejorado de 150 mT y procesa piezas de hierro de 50 kg.

Configuraciones especiales

Los modelos a prueba de explosiones cuentan con la certificación ExdII BT4 para entornos peligrosos. Alta temperaturaimanes de cinturón cruzadoincluyen refrigeración de aceite mejorada para temperaturas ambiente ≤60°C. Las opciones de monitoreo remoto incorporan módulos de IoT para la transmisión de datos en tiempo real desdeelectroimanes industriales.

Servicios de valor agregado

Los sistemas completos de sincronización integran detectores de metales con separadores RCDFJ para procesos automatizados de"detección-separación-descarga". Dimensiones personalizadas disponibles paraimanes de cinturón cruzadoincluyen polos magnéticos extra anchos y diseños de bajo perfil para instalaciones con espacio limitado. Soluciones de ingeniería especializadas optimizanelectroimanes industrialespara requisitos de aplicación únicos.
